木包裝技術講座之框架木箱的結構尺寸(1)

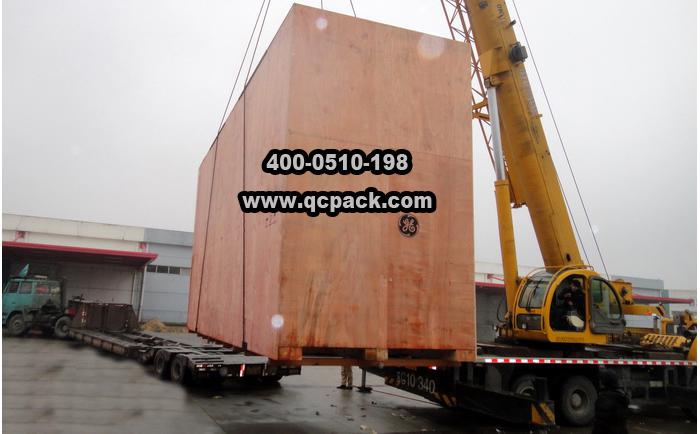

框架木箱是大型木包裝箱，它的內裝物最大重量和最大外尺寸是根據(jù)通常的儲運條件確定的。一般來說，框架木箱的外長在15m以下，外寬在5m以下，外高在5m以下，其內裝物質量由700kg到60t。這種木包裝箱主要用來包裝機電產品，也可以用來集裝貨物。

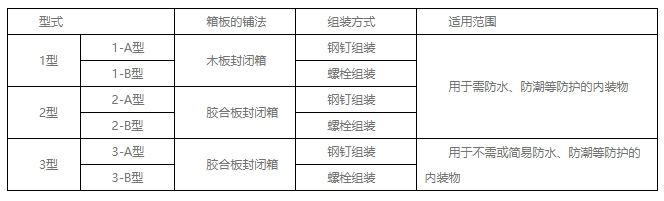

框架木箱按照箱板的鋪放、組裝方式等可分為以下三種形式：

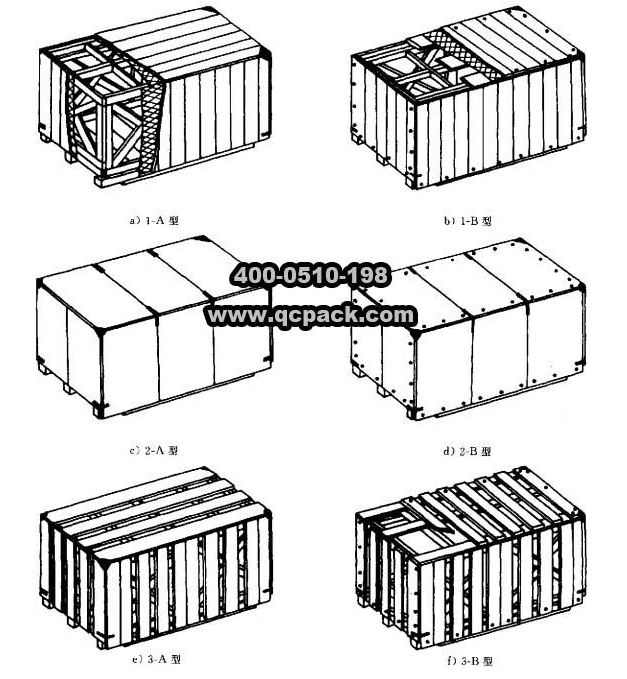

其結構型式如圖-1所示：

一、框架木箱的結構

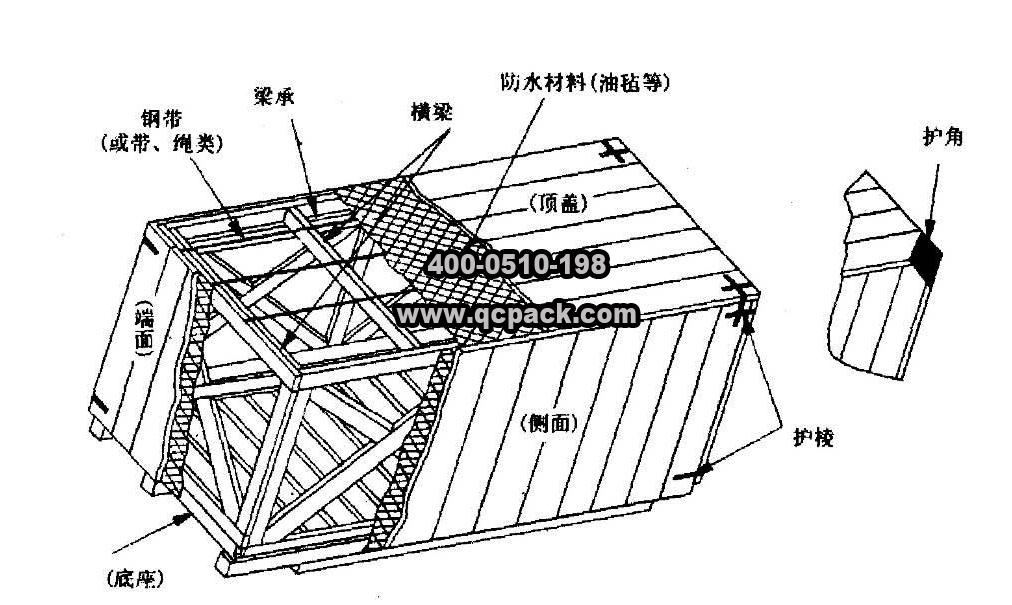

框架木箱是由底座、兩個側面、兩個端面及頂蓋組成的?？蚣苣鞠?圖6-2與圖6-3)與滑木箱在結構上的區(qū)別是：①框架木箱的側面和端面為桁架結構，箱板為立板；②框架木箱箱板在外，骨架全都布置在箱內；③框架木箱組裝時是先將兩個側面安裝在底座上，再將兩個端面安裝在底座和兩個側面上，最后裝釘頂蓋。

1、底座

框架木箱的底座也是由滑木、輔助滑木、端木、枕木和底板組成的，其結構與滑木箱基本相同。底座在裝上內裝物而未裝側面和端面時，不能單靠底座進行起吊作業(yè)，特殊情況需要起吊時，需將底座加固，參照《GB/T 10819-2005 木制底盤》進行。

2、側面與端面結構

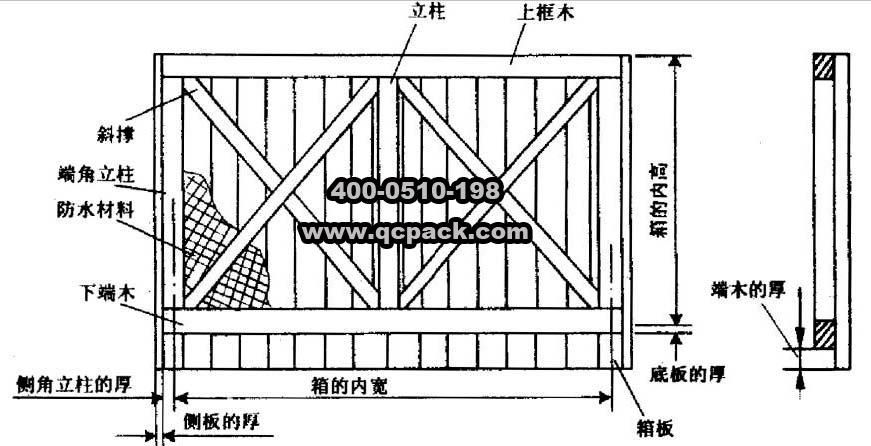

框架木箱的側面(圖6-3)和端面(圖6-4)是由框架、箱板、輔助立柱和梁承組成的?？蚣芫褪峭ǔＫv的桁架，它的構件有上框木、下框木、立柱和斜撐，較大的框架在上框木與下框木之間還設有平撐。

對于2型框架木箱的側面和端面的膠合板的拼接，要求在立柱和平撐中心線處交替平拼，如圖6-6(a)和(b)所示。
